Измерительная антенна KPM15-790/2700

Направленная пассивная панельная измерительная антенна КРМ15-790/2700 с коэффициентом усиления до 15 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазонах частот 790-960 МГц и 1700-2700 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов:

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
• 3G (UMTS 900, UMTS 2100)
• 4G (LTE 800, LTE 1800, LTE 2600), YOTA
• WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

• Произвести анализ радиочастотной обстановки;
• Навести антенну на базовую станцию;
• Обнаружить источник сигнала или помех;
• Проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

• Малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
• Фиксация измерительного оборудования в раздвижном держателе;
• Съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
• Для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

Характеристики:

• Габариты (длина , ширина , высота ): 250 x 250 x 140 мм

Антенны- характеристики :

• Рабочий диапазон частот: 1700-2700, 790-960 МГц
• Усиление антенны: 8-15 дБ
• КСВ в рабочем диапазоне частот, не более: 1.6
• Поляризация: Вертикальная
• Входное сопротивление: 50 Ом
• Максимальная подводимая мощность: 10 Вт.
• Разъём: SMA-female
• Допустимая ветровая нагрузка: 30 м/с
• Диапазон рабочих температур: -40 … +50 С
• Максимально допустимая влажность воздуха: 100 %
• Стандарт связи: WiFi 2400, LTE 800, LTE 1800, GSM 900, GSM 1800, UMTS 900, 4G(LTE2600), YOTA, 3G (UMTS2100), Многодиапазонная
• Тип исполнения: направленная

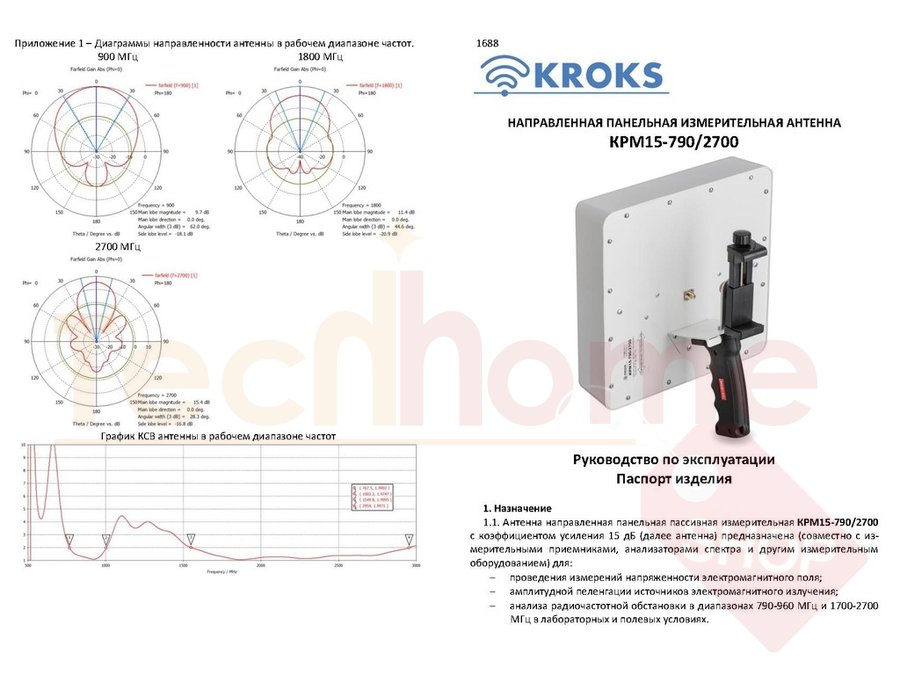

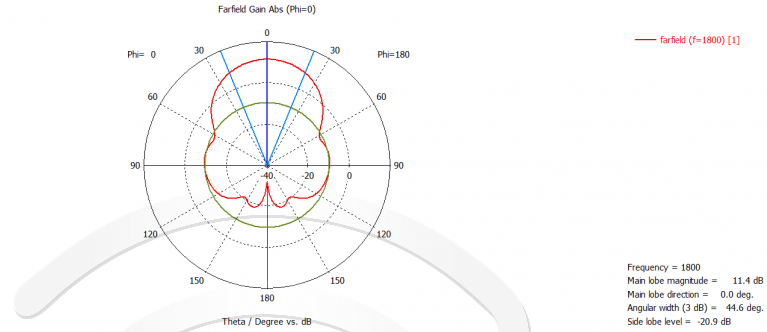

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

График - диаграмма, КСВ

Комплектация:

• Антенна со съемной рукояткой
• Раздвижной держатель для фиксации измерительного оборудования
• Пигтейл SMA(male)-SMA(male) длиной 1 м из кабеля RG58
• Паспорт
• Упаковка
