SAT703 B GI (100 метров в бухте) белый с желт.полосой 75 Ом "CAVEL" ITALY европейское качество
В наличии 490шт + под заказ.
SAT703 B GI (100 метров в бухте) белый с желт.полосой 75 Ом "CAVEL" ITALY европейское качество
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 1.13 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 4.80 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APA |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 45 |
|
- диаметр
|
мм | 5.30 |
| ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
PVC | |
|
диаметр
|
мм | 6.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 14.45 |
|
ВЕС КАБЕЛЯ
|
кг/км | 39.53 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 35 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 70 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 1.6 |
|
10 МГц
|
дБ/100м | 2.1 |
|
30 МГц
|
дБ/100м | 3.2 |
|
50 МГц
|
дБ/100м | 4.1 |
|
200 МГц
|
дБ/100м | 7.9 |
|
300 МГц
|
дБ/100м | 9.8 |
|
470 МГц
|
дБ/100м | 12.4 |
|
862 МГц
|
дБ/100м | 17.1 |
|
1000 МГц
|
дБ/100м | 18.5 |
|
1750 МГц
|
дБ/100м | 24.9 |
|
2150 МГц
|
дБ/100м | 27.9 |
|
2400 МГц
|
дБ/100м | 29.6 |
|
3000 МГц
|
дБ/100м | 33.4 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 23 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
B | |
|
30 - 1000 МГц
|
дБ | > 80 |
|
1000 - 2000 МГц
|
дБ | > 80 |
|
2000 - 3000 МГц
|
дБ | > 65 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 18.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 22.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 40.0 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 3.0 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 8.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-4 | |
| УПАКОВКА | ||
|
ЦВЕТ
|
Оранжевый Желтый | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 250 (оранжевый), 100 (оранжевый), 250 (желтый) |
|
ТИП УПАКОВКИ, №
|
2, 3A, 4B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-55, F105C, FC99 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
могут быть четырех цветов: зеленой (SAT 703 B VE (100м)), желтой (SAT 703 B GI (100м)), красной (SAT 703 B RO (100м)), черной (SAT 703 B NE (250м)). В скобках указан метраж бухты. | |
|
ЦВЕТ КАБЕЛЯ
|
зависит от буквы: SAT 703 B (белый), бухты только по 100м, за исключением SAT 703 B NE; SAT 703 N (черный), бухты по 100м или 250м. На черный кабель маркировочные полосы не наносятся. | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Нет | |
|
С ТРОСОМ
|
Нет | |
|
LSZH
|
Нет |
|

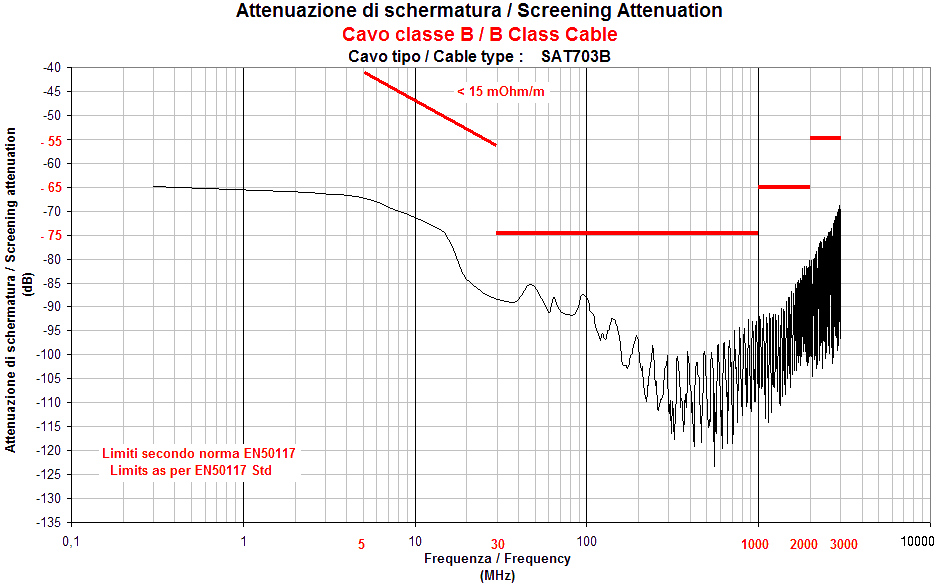

КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ:
Обозначения:
- ACR - показатель “сигнал/шум” в точке приема для проводников, содержащих витые пары
- Al - алюминий
- AP - алюминий-полиэстер
- APA - алюминий-полиэстер-алюминий
- APAS - алюминий-полиэстер-алюминий-сурлайн
- APAS (bonded) - алюминий-полиэстер-алюминий-сурлайн (жестко приклеено к рабочему диэлектрику)
- APJ - алюминий-полиэстер со специальным "закорачивающим отгибом J-типа"
- AWG - американский стандарт калибровки проводов
- Cu - медь
- CuPet - медь-полиэстер
- CuSn - медь покрытая оловом
- FeCu - омедненная сталь
- FeZn - оцинкованная сталь
- HDPE - полиэтилен высокой плотности
- LSZH - компаунд, не содержащий галогеноводородов
- NEXT - уровень подавления взаимных помех в витых парах в точке присоединения к передающему устройству
- PE - полиэтилен
- PEG - физически-вспененый полиэтилен
- Pet - полиэстер
- Jelly1 - влагозащитное покрытие PIB (поли-изо-бутилен)
- Jelly2 - желейная влагозащита для магистральных кабелей
- PVC - поливинилхлорид
- SRL - коэффициент подавления возвратной волны, возникающей на неоднородностях структуры проводника
- U/UTP - неэкранированные витые пары
- F/UTP - витые пары, экранированные одним (общим) фольговым экраном
- SF/UTP - витые пары, экранированные двойным (общим) экраном из фольги и медной (CuSn) оплетки
- U/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном
- S/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном и общим экраном из медной (CuSn) оплетки
