Заказать звонокSAT501 ( 150 метров в бухте ) белый 75 Ом "CAVEL" ITALY
Код: 5174
Под заказ.
52.00 руб.
Количество:
В корзину
Купить в 1 клик

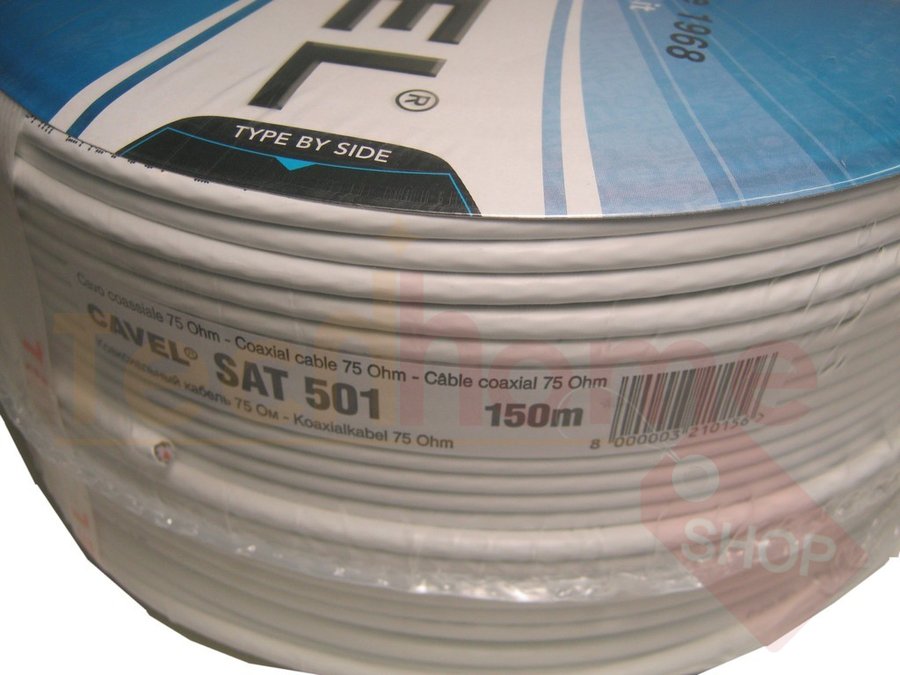

SAT501 ( 150 метров в бухте ) белый 75 Ом "CAVEL" ITALY
Под заказ.
АБОНЕНТСКИЙ КАБЕЛЬ С ЭКРАНИРОВАНИЕМ >75дБ (75Ом)
МАРКИРОВКА НА КАБЕЛЕ:
CAVEL SAT 501 MADE IN ITALY 75 Ohm EN50117-2-4 CEI-UNEL 36762 C-4 (U0 =400V) ss/aa m
(ss=неделя, aa=год) (m=метражная метка)
| КОНСТРУКЦИЯ | ||
| Центральный проводник: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 0.80 |
| Диэлектрик: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 3.50 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APA |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 47 |
|
- диаметр
|
мм | 4.00 |
| Дополнительная оболочка: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| Внешняя оболочка: | ||
|
материал
|
PVC | |
|
диаметр
|
мм | 5.00 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
Вес меди
|
кг/км | 8.87 |
|
Вес кабеля
|
кг/км | 24.20 |
|
Минимальный радиус изгиба при однократных/
|
мм | 25 |
|
многократных изгибах
|
мм | 50 |
|
Усилие на разрыв для кабеля
|
Н | 90 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
Волновое сопротивление
|
Ом | 75 ±3 |
|
Емкость
|
пФ/м | 52 ±2 |
|
Скорость распространения
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 2.3 |
|
10 МГц
|
дБ/100м | 2.8 |
|
30 МГц
|
дБ/100м | 4.6 |
|
50 МГц
|
дБ/100м | 5.6 |
|
200 МГц
|
дБ/100м | 10.9 |
|
300 МГц
|
дБ/100м | 13.7 |
|
470 МГц
|
дБ/100м | 17.4 |
|
862 МГц
|
дБ/100м | 23.3 |
|
1000 МГц
|
дБ/100м | 25.2 |
|
1750 МГц
|
дБ/100м | 34.0 |
|
2150 МГц
|
дБ/100м | 38.2 |
|
2400 МГц
|
дБ/100м | 40.4 |
|
3000 МГц
|
дБ/100м | 44.2 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (Zt) | ||
|
5 - 30 МГц
|
мОм/м | < 23 |
| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
B | |
|
30 - 1000 МГц
|
дБ | > 80 |
|
1000 - 2000 МГц
|
дБ | > 80 |
|
2000 - 3000 МГц
|
дБ | > 75 |
|
Сопротивление внутреннего проводника
|
Ом/км | 35.0 |
|
Сопротивление внешнего проводника
|
Ом/км | 26.0 |
|
Петлевое сопротивление
|
Ом/км | 61.0 |
|
Напряжение пробоя
|
кВ | 2.5 |
|
Максимальный ток
|
А | 4.0 |
| Соответствие стандарту | ||
|
EN
|
50117-2-4 | |
| УПАКОВКА | ||
|
Цвет
|
Синий | |
|
Минимальная упаковка
|
м | 150 |
|
тип упаковки, №
|
3B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| Тип применяемого разъема | ||
|
разъемы
|
F113-50 | |
| Примечание | ||
|
Цветовые маркировочные полосы
|
не наносятся | |
|
Цвет кабеля
|
белый | |
| Электрические параметры | ||
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
Монтаж внутри помещений
|
Да | |
|
Монтаж вне помещений
|
Нет | |
|
с тросом
|
Нет | |
|
LSZH
|
Нет | |
