Заказать звонокSAT703 ZH (100 метров в бухте) 75 Ом "CAVEL" ITALY европейское качество
Код: 54826
В наличии 100шт.
CAVEL SAT 703 ZH MADE IN ITALY 75 Ohm CLF Euroclass Dca s2,d2,a1 EN50117-2-5 CEI-UNEL 36762 C-4 (U0
86.00 руб.
Количество:
В корзину
Купить в 1 клик
SAT703 ZH (100 метров в бухте) 75 Ом "CAVEL" ITALY европейское качество
В наличии 100шт.
Центральный проводник: 1.13 мм (Cu)
Физически вспененный диэлектрик: 4.8 мм (PEG)
Наружный размер: 6.6 мм
Волновое сопротивление: 75±3 Ом
Затухание на 862 МГц: 17.1 дБ/100 м
Затухание на 2150 МГц: 27.9 дБ/100 м
Коэффициент экранирования: >75 дБ
Минимальная упаковка: 100 м, 250 м
| КОНСТРУКЦИЯ | ||
| ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: | ||
|
материал
|
Cu | |
|
диаметр
|
мм | 1.13 |
| ДИЭЛЕКТРИК: | ||
|
материал
|
PEG | |
|
диаметр
|
мм | 4.80 |
| ЭКРАН: | ||
|
Ламинированная фольга
|
материал | APA |
|
Дополнительная защита
|
материал | Jelly1 |
|
Оплетка
|
материал | CuSn |
|
- плотность заполнения
|
% | 45 |
|
- диаметр
|
мм | 5.30 |
| ДОПОЛНИТЕЛЬНАЯ ОБОЛОЧКА: | ||
|
диаметр
|
мм | - |
|
материал
|
- | |
| ВНЕШНЯЯ ОБОЛОЧКА: | ||
|
материал
|
LSZH | |
|
диаметр
|
мм | 6.60 |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВЕС МЕДИ
|
кг/км | 14.45 |
|
ВЕС КАБЕЛЯ
|
кг/км | 42.03 |
|
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА ПРИ ОДНОКРАТНЫХ/
|
мм | 35 |
|
МНОГОКРАТНЫХ ИЗГИБАХ
|
мм | 70 |
|
УСИЛИЕ НА РАЗРЫВ ДЛЯ КАБЕЛЯ
|
Н | 150 |
| ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ | ||
|
ВОЛНОВОЕ СОПРОТИВЛЕНИЕ
|
Ом | 75 ±3 |
|
ЕМКОСТЬ
|
пФ/м | 52 ±2 |
|
СКОРОСТЬ РАСПРОСТРАНЕНИЯ
|
% | 85 |
| ЗАТУХАНИЕ ПРИ 20° С | ||
|
5 МГц
|
дБ/100м | 1.6 |
|
10 МГц
|
дБ/100м | 2.1 |
|
30 МГц
|
дБ/100м | 3.2 |
|
50 МГц
|
дБ/100м | 4.1 |
|
200 МГц
|
дБ/100м | 7.9 |
|
300 МГц
|
дБ/100м | 9.8 |
|
470 МГц
|
дБ/100м | 12.4 |
|
862 МГц
|
дБ/100м | 17.1 |
|
1000 МГц
|
дБ/100м | 18.5 |
|
1750 МГц
|
дБ/100м | 24.9 |
|
2150 МГц
|
дБ/100м | 27.9 |
|
2400 МГц
|
дБ/100м | 29.6 |
|
3000 МГц
|
дБ/100м | 33.4 |
| КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ | ||
|
5 - 470 МГц
|
дБ | > 30 |
|
470 - 1000 МГц
|
дБ | > 28 |
|
1000 - 2000 МГц
|
дБ | > 26 |
|
2000 - 3000 МГц
|
дБ | > 22 |
| ПЕРЕДАТОЧНЫЙ ИМПЕДАНС (ZT) | ||
|
5 - 30 МГц
|
мОм/м | < 23 |

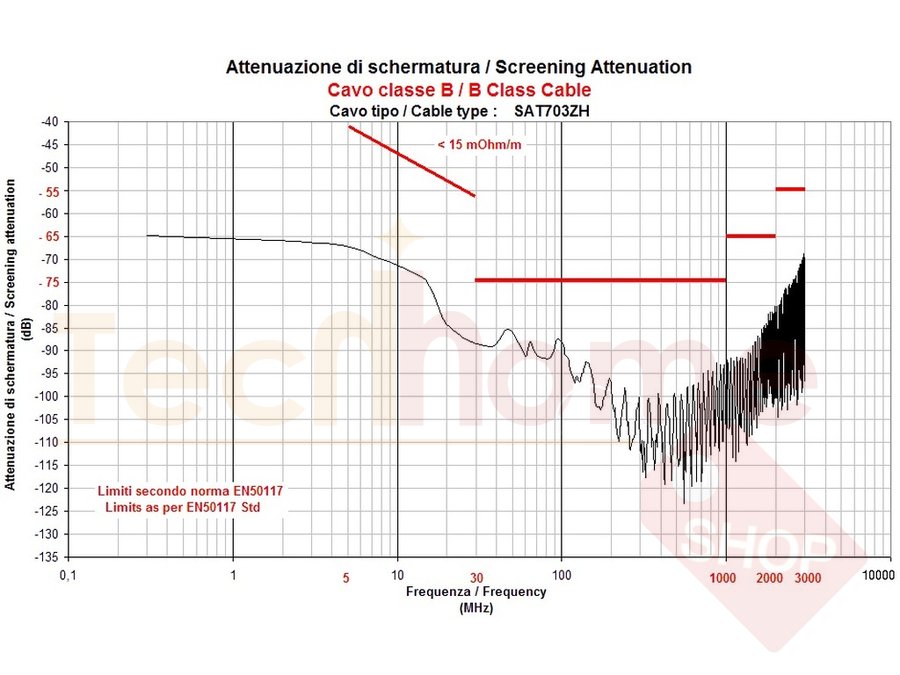

| КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ | ||
|
Класс
|
B | |
|
30 - 1000 МГц
|
дБ | > 80 |
|
1000 - 2000 МГц
|
дБ | > 80 |
|
2000 - 3000 МГц
|
дБ | > 65 |
|
СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА
|
Ом/км | 18.0 |
|
СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА
|
Ом/км | 22.0 |
|
ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ
|
Ом/км | 40.0 |
|
НАПРЯЖЕНИЕ ПРОБОЯ
|
кВ | 3.0 |
|
МАКСИМАЛЬНЫЙ ТОК
|
А | 8.0 |
| СООТВЕТСТВИЕ СТАНДАРТУ | ||
|
EN
|
50117-2-5 | |
| УПАКОВКА | ||
|
ЦВЕТ
|
Оранжевый Желтый | |
|
МИНИМАЛЬНАЯ УПАКОВКА
|
м | 250 (оранжевый), 100 (оранжевый), 250 (желтый) |
|
ТИП УПАКОВКИ, №
|
2, 3A, 4B | |
| ОБЛАСТЬ ПРИМЕНЕНИЯ | ||
|
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
|
да | |
|
EN 50117 (СЕТИ CATV)
|
да | |
|
CEI 12-15 (MATV СИСТЕМЫ)
|
да | |
| ТИП ПРИМЕНЯЕМОГО РАЗЪЕМА | ||
|
РАЗЪЕМЫ
|
F113-55, F105C, FC99 | |
| ПРИМЕЧАНИЕ | ||
|
ЦВЕТОВЫЕ МАРКИРОВОЧНЫЕ ПОЛОСЫ
|
не наносятся | |
|
ЦВЕТ КАБЕЛЯ
|
серый | |
|
МОНТАЖ ВНУТРИ ПОМЕЩЕНИЙ
|
Да | |
|
МОНТАЖ ВНЕ ПОМЕЩЕНИЙ
|
Нет | |
|
С ТРОСОМ
|
Нет | |
|
LSZH
|
Да | |
МАРКИРОВКА НА КАБЕЛЕ
CAVEL SAT 703 ZH MADE IN ITALY 75 Ohm CLF Euroclass Dca s2,d2,a1 EN50117-2-5 CEI-UNEL 36762 C-4 (U0
= 400V) gggaa(n) m
(ggg=день, aa=год производства, n=номер партии, m=метражная метка)
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур
LSZH от -25°С до 80°С
ОБОЗНАЧЕНИЯ
ACR - показатель “сигнал/шум” в точке приема для проводников, содержащих витые пары
Al - алюминий
AP - алюминий-полиэстер
APA - алюминий-полиэстер-алюминий
APAS - алюминий-полиэстер-алюминий-сурлайн
APAS (bonded) - алюминий-полиэстер-алюминий-сурлайн (жестко приклеено к рабочему диэлектрику)
APJ - алюминий-полиэстер со специальным "закорачивающим отгибом J-типа"
AWG - американский стандарт калибровки проводов
Cu - медь
CuPet - медь-полиэстер
CuSn - медь покрытая оловом
FeCu - омедненная сталь
FeZn - оцинкованная сталь
HDPE - полиэтилен высокой плотности
LSZH - компаунд, не содержащий галогеноводородов
NEXT - уровень подавления взаимных помех в витых парах в точке присоединения к передающему устройству
PE - полиэтилен
PEG - физически-вспененый полиэтилен
Pet - полиэстер
Jelly1 - влагозащитное покрытие PIB (поли-изо-бутилен)
Jelly2 - желейная влагозащита для магистральных кабелей
PVC - поливинилхлорид
SRL - коэффициент подавления возвратной волны, возникающей на неоднородностях структуры проводника
U/UTP - неэкранированные витые пары
F/UTP - витые пары, экранированные одним (общим) фольговым экраном
SF/UTP - витые пары, экранированные двойным (общим) экраном из фольги и медной (CuSn) оплетки
U/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном
S/FTP - витые пары, экранированные индивидуально (попарно) фольговым экраном и общим экраном из медной (CuSn) оплетки
