Электромагнитное реле 14F2 (845) 24VDC 16A

Производитель : RUICHI

Схема переключения :

SPDT; form C

Номинальное напряжение :

катушки - 24 В (DC) В

Мощность :

катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 400 ВА/ 480 Вт

Сопротивление катушки :

L-1100/ D-820 Ом

Напряжение :

срабатывания - 19,2 / отпускания - 1,2 В

Максимальное напряжение :

переключения - 250 VAC/ 110 VDC В

Максимальный ток :

переключения - 16 А

Контактное сопротивление, не более :

100 мОм

Сопротивление изоляции, не менее :

100 (при Uисп.dc=500 В) МОм

Диэлектрическая прочность :

между откр. контактами и катушкой - 5000 VAC 1мин. В

Время :

срабатывания - 15/ переключения - 8 мс

Количество циклов коммутации (электро), не менее :

100000

Диапазон рабочих температур :

-30…+70 °С

Примечание :

подходят колодки: 14F-2Z-A1/ A2/ A3/ A4

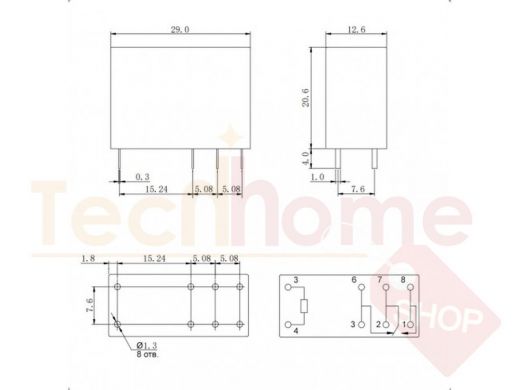

Высота :

24,6 мм

Ширина :

12,6 мм

Глубина :

29 мм
