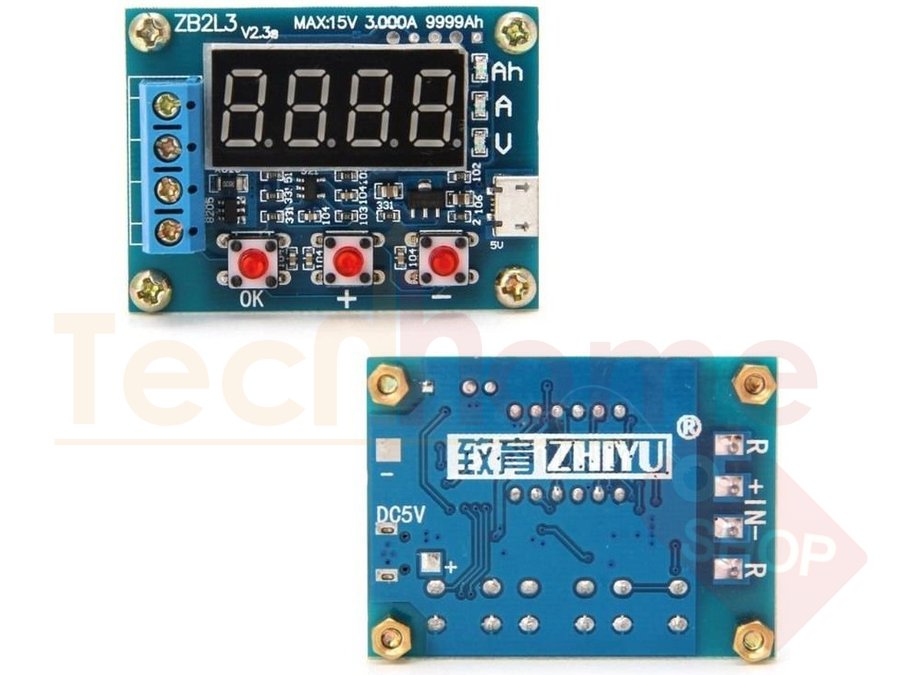

Тестер ёмкости батареи ZB2L3

Тестер ёмкости батареи ZB2L3​

Напряжение питания: DC 4.5-6V (микро USB)
​Потребляемый ток: менее 70мА
Входное напряжение: 1.00-15.00V, разрешение 0.01V
Напряжение отсечки: 0.5V-11V (точность 0.1V)
Макс ток 3.000A, разрешение 0.001A
Максимальная погрешность напряжения: 1% 0.3V
Максимальная погрешность тока: 2% / - 0.010A
Измеряемая емкость батареи до 9999Ah

Тестирование:

1.Батареи должны быть полностью заряжены.

2.подключить аккумулятор положительный к положительному входу, отрицательный к отрицательному, подключите нагрузку.подключите питание.

3.Для запуска тестирования нужно нажать на кнопку «OK», индикатор тестера начнет мигать. Теперь можно задать конечное напряжение разряда аккумулятора кнопками «+» или «-» с шагом 0,01В, после настройки нажимаем еще раз на кнопку «OK», чтобы начать тестирование.

4. После начала теста, тестер включит нагрузку управления электронного коммутатора, тестовые данные будут попеременно показывать емкость(ах), текущий ток разряда (а) и напряжение аккумулятора (v). Когда напряжение аккумулятора достигает напряжения завершения установки, управление нагрузкой выключает тестер, индикатор быстро мигает, и на дисплее отображается фактическая емкость аккумулятора.

Коды ошибок и их значения:

• Err1: Напряжение аккумуляторной батареи выше 15В
• ERR2: Напряжение батареи ниже, чем напряжение терминации
• ERR3: Батарея не может себе позволить, чтобы загрузить ток разряда или сопротивление цепи слишком высока
• Err4: От перегрузки по току (ток превышает 3.1A)
